Hvordan jorde en lysarmatur: En komplett trinn-for-trinn sikker ledningsveiledning

Du har en ny lysarmatur klar til montering, men de grønne og nakne kobberledningene får deg til å ta en pause. Du er ikke alene: Å bytte ut en taklampe betyr vanligvis å håndtere jordledningen sist, og det er ofte den korteste ledningen i esken. Kjerneregelen er grei: Koble armaturets jordledning til husets jordledning, eller, hvis du har en elektrisk metallboks, fest den til jordingsskruen på boksen. Hvis huset ikke har noen jordledning i det hele tatt, må armaturet være dobbeltisolert eller beskyttet av en GFCI-krets, og en kvalifisert elektriker bør bekrefte oppsettet. Denne artikkelen går gjennom avgjørelsen, de trinnvise forbindelsene og situasjonene der jording blir forvirrende.

Hvorfor jording av en lysarmatur er viktig

En jordledning er ikke en vei for normal elektrisitet. Det er et sikkerhetsnett som fører feilstrøm bort fra en skadet armatur. Når en varm ledning løsner og berører metallrammen til en armatur, gir bakken den strømmen en rute med lav motstand tilbake til panelet, noe som får bryteren til å løsne raskt. Uten den banen blir metallarmaturen strømført ved linjespenning. Berøring av den kan gi deg et sjokk, spesielt på et fuktig sted som en garasje, bad eller utendørs entré.

LED-armaturer fortjener samme jordingsdisiplin som alle andre apparater. Selv om lysdioder bruker langt mindre strøm enn eldre pærer, kan driveren som konverterer linjespenning til likestrøm svikte internt. En defekt komponent inne i driveren kan sette spenning på aluminiumskjøleribben eller monteringsplaten. En solid jordforbindelse forhindrer at spenningen blir en fare. I mange LED-design er kjøleribben med vilje utsatt for kjøling, noe som betyr at metalloverflatene du kan berøre mens du skifter en pære, er de nøyaktige overflatene som trenger jordbeskyttelse.

Verktøy og materialer du trenger

• Isolerte skrutrekkere
• Trådstrippere
• Spenningstester, enten berøringsfri eller multimeter
• Ledningskontakter som er klassifisert for trådmåleren du kobler til
• En jordende pigtail, hvis den nye armaturen ikke inkluderer en
• En lommelykt, for armaturboksen står ofte i et mørkt hjørne

Verktøyene er standard, men hopp ikke over spenningstesteren. Selv med veggbryteren av, kan kretsen fortsatt være strømførende fra en delt nøytral eller en feilkoblet brytersløyfe. Test hver ledning i esken før du berører noe.

Hvordan jorde en lysarmatur trinn for trinn

1. Slå av kretsen ved bryterpanelet. Veggbryteren kan bare koble fra den varme ledningen, og den garanterer ikke at den nøytrale siden av kretsen er trygg. Å jobbe med bryteren av er den eneste pålitelige måten å isolere armaturet på.
2. Bekreft at strømmen er død. Plasser en berøringsfri spenningstester nær hver ledning og på metallboksen før du fortsetter. Hvis testeren lyser, er kretsen fortsatt aktivert.
3. Fjern den gamle armaturen. Legg merke til hvordan ledningene er koblet til. I de fleste tilfeller vil den gamle armaturen ha en svart varm ledning, en hvit nøytral ledning og en bar eller grønn jordledning. Hvis den gamle armaturen ikke er jordet, må du kanskje sjekke kabelen inne i boksen mer nøye.
4. Identifiser jordledningene. I moderne ledninger er bakken bar kobber eller grønn. I fleksible rørsystemer kan bakken være en grønn ledning med en gul stripe. I noen eldre kabler er bakken en liten stump av bart kobber som virker kortere enn de isolerte ledningene.
5. Koble armaturets jordledning til husets jordledning. Hold begge nakne ledninger parallelle, vri dem sammen med en tang og skru på en ledningskontakt. Trekk deretter forsiktig i hver ledning for å sikre at tilkoblingen holder. Hvis armaturets jord er en trådet ledning, kan det hende du trenger en annen type kobling designet for trådede ledere.
6. Hvis den elektriske boksen er av metall, fest en pigtail til jordingsskruen. Bruk en kort grønn eller bar ledning, installer den under den grønne skruen inne i boksen, og koble deretter den andre enden av pigtailen til armaturets jordledning med en ledningskontakt. Dette jorder både metallboksen og armaturet. Selve monteringsbraketten er ofte jordet gjennom boksskruene, men en separat pigtail er tryggere når braketten er malt eller belagt.
7. Koble til de varme og nøytrale ledningene. Koble svart til svart og hvitt til hvitt med ledningskontakter. Pass på at det ikke er synlig kobber utenfor kontakten bortsett fra jordledningene.
8. Stikk ledningene forsiktig inn i boksen. Plasser de tilkoblede ledningene slik at jordledningen ikke kommer i klem mot en metallkant eller vikles rundt den varme skrueterminalen. En skadet jordledning kan skape en skjult kortslutning.
9. Monter armaturet og gjenopprett strømmen. Når armaturet er sikret, slår du bryteren på igjen og tester lyset. Berør deretter metalldelene av armaturet med baksiden av hånden. Hvis du kjenner noen vibrasjoner eller prikking, slå av strømmen umiddelbart og kontroller ledningene på nytt.

Det er den komplette jordforbindelsen for en typisk moderne armatur. Rekkefølgen er den samme for de fleste LED-armaturer, selv om plasseringen av jordingsskruen kan flytte seg fra boksen til monteringsplaten.

Jording i spesifikke situasjoner

Koblingsbokser i plast

En plastboks trenger ikke jordes selv, men en armatur med metallramme eller kjøleribbe gjør det likevel. Hvis kabelen som kommer inn i boksen inkluderer en jordledning, kobler du jordingen direkte til den ledningen og skyver koblingen til baksiden av boksen. Hvis boksen kun har to ledninger og ingen jord, må armaturet ditt være dobbeltisolert. Se etter dobbeltisolasjonssymbolet, som ser ut som en firkant inne i en annen firkant, på armaturets etikett. Hvis armaturet har en jordingsterminal og ingen jordledning er til stede, stopp og kontakt en elektriker. Å la en jordledning være løs inne i en plastboks gir deg ingen beskyttelse i det hele tatt.

Eldre boliger uten jordledning

Mange eldre hjem bruker to-leder kabel uten jordingsleder. I den situasjonen har du tre realistiske alternativer: velg en dobbeltisolert armatur, installer en GFCI-beskyttet krets der koden tillater det, eller kjør en ny jordingsledning tilbake til panelet. Det tredje alternativet er det mest robuste, men det er ikke et nybegynnerprosjekt. En autorisert elektriker kan fortelle deg hvilken tilnærming som er akseptabel for din lokale kode. Ikke anta at et kaldtvannsrør eller en metallledning er en gyldig jording med mindre du har verifisert det med riktig testutstyr.

Malte eller belagte monteringsbraketter

Jording avhenger av metall-til-metall-kontakt. En malt eller eloksert monteringsbrakett kan fungere som en isolator og hindre jordskruen i å lage en forbindelse. Før du fester jordskruen, skrape bort malingen ved kontaktpunktet, eller bruk en stjerneskive som skjærer gjennom belegget. Denne detaljen er lett å gå glipp av, og det er en av de vanligste årsakene til at en armatur testes som ujordet etter installasjon.

Vanlige jordingsfeil å unngå

• Koble jord til nøytral. Dette er et regelbrudd og en reell fare. Nøytral fører strøm under normal drift, så en jordledning koblet til nøytral kan gi strøm til metalldelene til armaturet selv når den er av.
• La en jordledning være løs inne i en metallboks. En løs jordledning kan drive over og berøre en strømførende terminal, noe som gir energi til hele boksen og enhver armatur som er koblet til den.
• Stoler på veggbryteren i stedet for bryteren. En veggbryter kan kutte bare den varme ledningen, men du kan fortsatt finne spenning i boksen på grunn av en delt nøytral eller en svitsjet sløyfe. Slå alltid ut bryteren.
• Vridning av jordledninger uten kobling. Elektrisk tape er ikke en erstatning for en oppført ledningskontakt. Skjøten kan løsne og forårsake lysbuer inne i boksen.
• Forutsatt at en plastarmatur aldri trenger jording. Hvis armaturet har en monteringsplate av metall, en metallskjerm eller en kjøleribbe i aluminium, kreves det en jording.
• Tester ikke armaturet etter installasjon. En visuell inspeksjon avslører ikke dårlig jordforbindelse. Bruk et multimeter for å sjekke kontinuiteten eller be en elektriker om å verifisere banen.

Jording av ulike typer LED-armaturer

Vi produserer innendørs LED-armaturer, og jording er noe av det første vi sjekker på fabrikken vår fordi nesten alle LED-produkter inkluderer en metallkomponent. Det nøyaktige tilkoblingspunktet varierer etter produkttype, så det hjelper å vite hva du skal installere.

For en utenpåliggende taklampe er jordforbindelsen vanligvis på monteringsbraketten eller metallbasen. Vår plast-aluminium taklampe bruker en kjøleribbe i aluminium som fungerer som den viktigste strukturelle delen, så en dedikert jordledning er festet til monteringsplaten. Du kobler ganske enkelt den ledningen til husets jord før du skyver kalesjen på plass.

Engros taklysfabrikk av plast-aluminium, produsenter - Ningbo Guangji Ningbo Guangji Lighting Technology Co., Ltd. er Kina engrosprodusenter av plast-aluminium-taklys og plast-aluminium-tak... Se produkt →

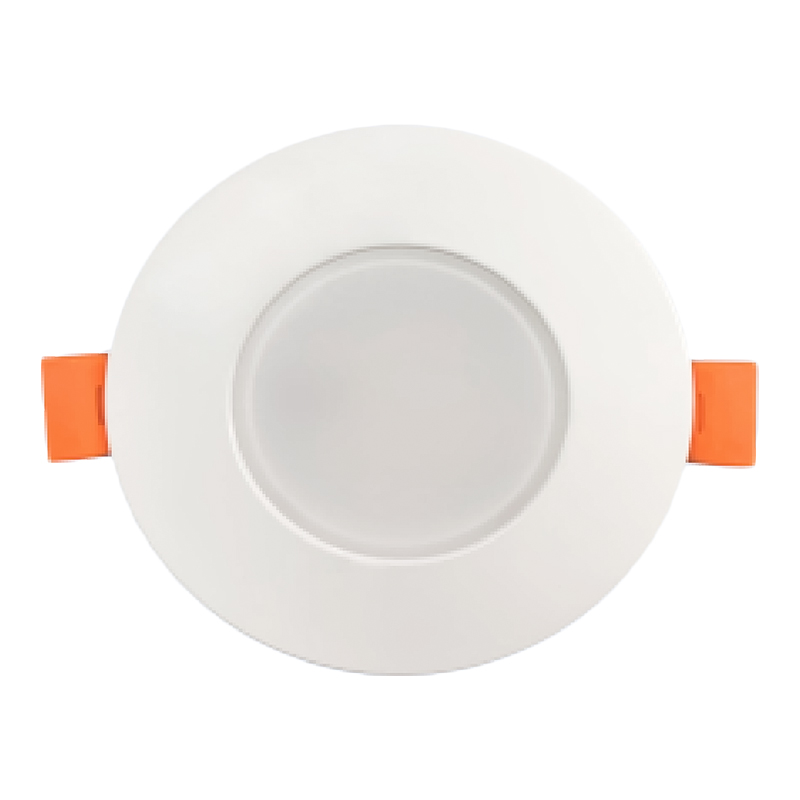

Innfelte downlights er litt annerledes fordi koblingsboksen er innebygd i huset. Vår 3CCT 7W/9W LED downlights inkludere en kort jordet pigtail som allerede er koblet til huset. Når huset er skrudd til en jordet elektrisk boks, blir downlighten jordet gjennom den pigtailen. Hvis det innfelte huset er av plast og kabelen ikke har jord, må du behandle installasjonen som den eldre hjemmesituasjonen beskrevet tidligere.

Engros 3CCT 7W/9W LED downlights fabrikk, produsenter - Ningbo Guangji Ligh Ningbo Guangji Lighting Technology Co., Ltd. er Kina engrosprodusenter av 3CCT 7W/9W LED-downlights og 3CCT 7W/9W LED-downlights Fac... Se produkt →

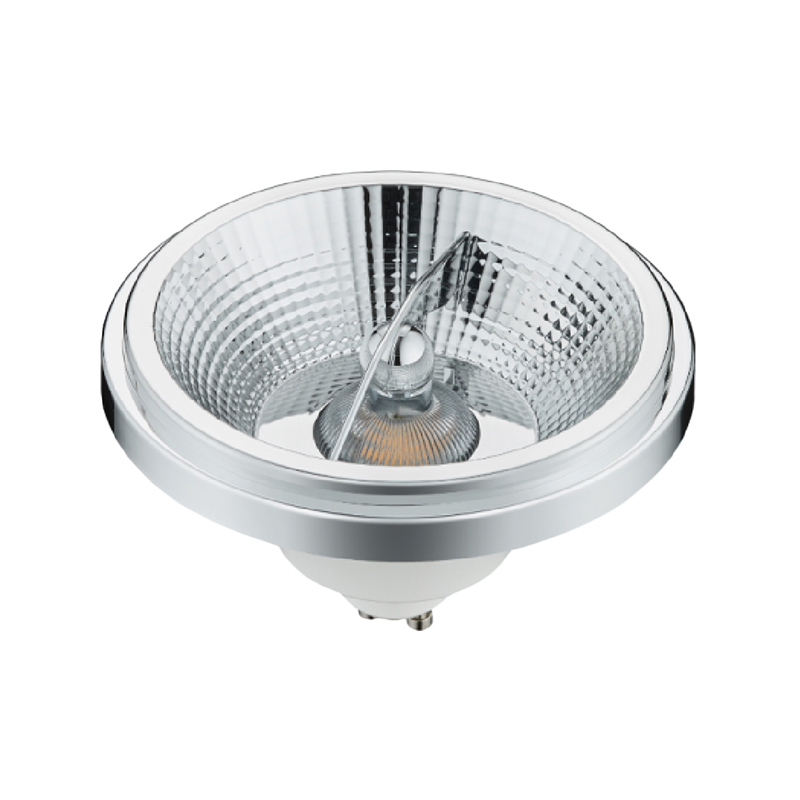

Spormonterte spotlights er ofte avhengige av selve skinnen for jording, så skinneadapteren må vurderes for armaturet. Vår AR111 plast-aluminium spotlight er en GU10 lampekopp, slik at bakkebanen går gjennom skinnen eller den eksisterende lampeholderen. Kontroller at skinnen og dens tilkoblinger er jordet før du setter inn lampekoppen, spesielt i kommersielle skjermer.

Engros AR111 plast-aluminium LED spotlight fabrikk, produsenter - Ningbo G Ningbo Guangji Lighting Technology Co., Ltd. er Kina engrosprodusenter av AR111 plast-aluminium LED-spotlight og AR111 plast-alun... Se produkt →

For en mer detaljert gjennomgang som dekker førertilkoblinger og trimvalg, se vår veiledning om hvordan du velger og installerer LED downlights .

After the Ground: siste kontroller og når du skal ringe en elektriker

Når armaturet er montert, slå på strømmen og test bryteren. Hvis lyset fungerer og du ikke kjenner noe prikking på metalldelene, er den grunnleggende installasjonen fullført. Du kan også bruke et multimeter for å sjekke kontinuiteten mellom armaturets kropp og jordledningen i boksen; null ohm er forventet avlesning. Hvis måleren viser en åpen krets, er det noe som hindrer jordforbindelsen, og armaturet bør ikke stå i drift.

Hvis du åpnet esken og fant ledninger som ikke er fargekodet, hvis jordledningen mangler helt, eller hvis armaturet føles for tungt for monteringspunktet, stopp installasjonen. Dette er tegn på at en second opinion er verdt prisen. En autorisert elektriker kan også verifisere om en GFCI-bryter er en akseptabel løsning i ditt område og kan hjelpe deg med å legge til en skikkelig jordingsleder til eldre ledninger.

For spesifikke ledningsspørsmål om armaturene våre, kan du alltid ta kontakt med vårt kundeserviceteam før du fullfører jobben.
